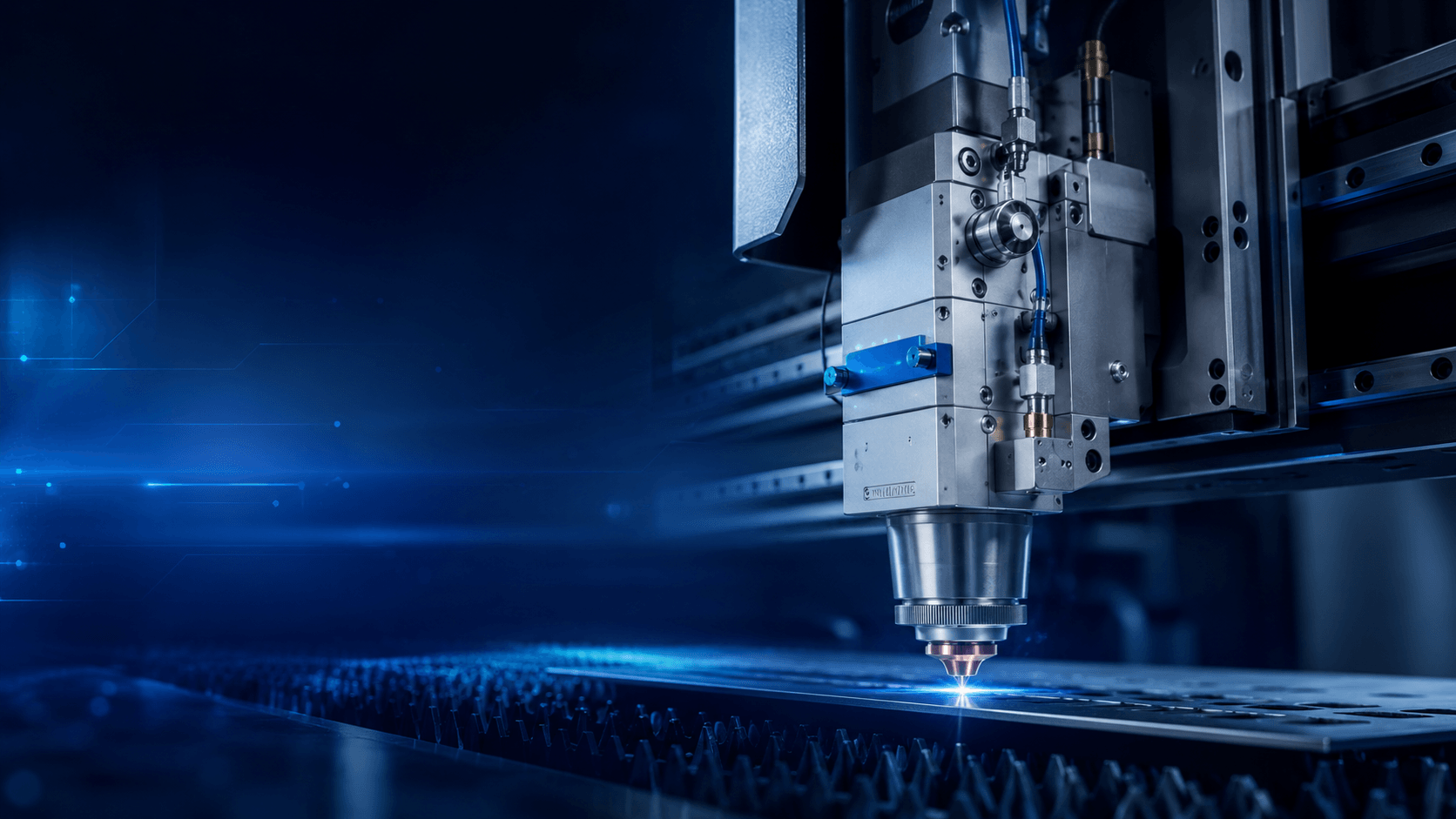

Передовые оптические головы RayTools

Современный волоконный лазер — это сложная технологическая система, в которой качество обработки зависит не только от мощности лазерного источника. Одну из ключевых ролей играет оптическая голова, отвечающая за формирование и фокусировку лазерного луча, поддержание заданного расстояния до поверхности материала и подачу технологического газа непосредственно в зону реза.

Одним из ведущих производителей оборудования этого класса является RayTools. Сегодня компания развивает не просто отдельные лазерные головы, а комплексные решения для лазерной резки, сварки, наплавки и трехмерной обработки. Современные модели получают автоматическую фокусировку, датчики состояния оптики, системы контроля температуры, цифровые интерфейсы управления и другие функции, позволяющие повышать стабильность и автоматизировать производственный процесс.

Рассмотрим, чем отличаются передовые оптические головы RayTools и какие технологии делают их важной частью современных лазерных комплексов.

Что такое оптическая голова RayTools

Лазерная голова RayTools принимает излучение от волоконного лазерного источника и направляет его на обрабатываемый материал.

Внутри располагается оптическая система, включающая коллимационный и фокусирующий узлы. Коллиматор формирует из расходящегося излучения параллельный пучок, а фокусная оптика концентрирует энергию в рабочей зоне.

Но функции современных голов значительно шире простой фокусировки луча.

В зависимости от модели система может обеспечивать:

• автоматическую регулировку положения фокуса;
• поддержание рабочего расстояния между соплом и материалом;
• подачу и распределение технологического газа;
• водяное охлаждение оптических элементов;
• защиту линз от загрязнения;
• мониторинг температуры защитных стекол;
• диагностику состояния оборудования;
• передачу данных в систему управления станком;
• работу в составе роботизированных и 3D-комплексов.

Именно поэтому современную режущую голову правильнее рассматривать как самостоятельный высокоточный модуль управления процессом лазерной обработки.

Автоматическая фокусировка — одно из главных направлений развития

Одним из наиболее заметных отличий современных оптических голов RayTools стала автоматическая фокусировка.

При работе с различными материалами и толщинами оптимальное положение фокусной точки меняется. Ранее оператору приходилось выполнять значительную часть настроек вручную. В современных системах положение фокусирующей оптики может корректироваться автоматически.

Например, представленная на Beamatic голова для лазерной резки RayTools BM06K имеет диапазон автоматической фокусировки от −17 до +17 мм с точностью регулировки 0,01 мм. Модель рассчитана на входную мощность до 6 кВт.

Автоматическая регулировка дает несколько практических преимуществ:

• сокращается время перенастройки оборудования;
• проще переходить между материалами разной толщины;
• повышается повторяемость технологического процесса;
• уменьшается зависимость результата от действий оператора;
• можно оптимизировать этапы прожига и непосредственно резки.

Особенно заметна роль автоматической фокусировки при серийном производстве, где станок в течение смены работает с большим количеством различных деталей.

Интеллектуальный контроль состояния оптики

Еще одно важное направление развития RayTools — превращение режущей головы в источник диагностических данных.

Высокомощное лазерное излучение предъявляет серьезные требования к состоянию защитных стекол и других элементов оптического тракта. Даже небольшое загрязнение может увеличить поглощение энергии, привести к локальному нагреву и постепенно ухудшить качество резки.

Поэтому в современных головах применяются системы контроля температуры.

Например, в RayTools BM06K предусмотрен мониторинг температуры защитного стекла в реальном времени. При превышении допустимых значений система формирует предупреждение, что позволяет обнаружить проблему до серьезного повреждения оптики.

Такая диагностика особенно важна для предприятий с непрерывным или многосменным производством. Оператор получает возможность ориентироваться не только на визуальные признаки ухудшения реза, но и на фактическое состояние узлов оборудования.

Интеллектуальные головы серии BS

Отдельное направление RayTools — умные режущие головы серии BS.

В ассортименте Beamatic представлены модели BS03K CAT, BS04K, BS06K, BS08K, BS12K All-in-one, BS15K, BS20K и BS30K. Таким образом, серия охватывает широкий диапазон задач — от стандартной лазерной резки до работы с мощными волоконными источниками.

Характерный пример — RayTools BS06K. Голова рассчитана на номинальную мощность до 6 кВт и оснащается автоматической регулировкой фокуса. Для нее предусмотрен вертикальный диапазон настройки от −32 до +32 мм и возможность горизонтальной корректировки положения. Система также предусматривает контроль температуры защитного стекла и защиту оптического тракта.

Развитие серии идет в сторону все более глубокой интеграции режущей головы с системой управления оборудованием.

У актуальной интеллектуальной головы RayTools BS04K, например, производителем предусмотрено управление автофокусировкой через аналоговый сигнал 0–10 В либо промышленный интерфейс EtherCAT, а светодиодная индикация используется для визуального контроля состояния системы.

Фактически лазерная голова постепенно становится частью цифровой архитектуры всего станка.

Защита оптики при высокой мощности

Чем выше мощность лазерного источника, тем серьезнее требования к защите режущей головы.

Оптические элементы испытывают значительную тепловую нагрузку, а попадание продуктов обработки внутрь системы способно быстро вывести дорогостоящие компоненты из строя.

Поэтому в современных головках RayTools применяются:

• несколько уровней защитных стекол;
• герметизация оптического тракта;
• водяное охлаждение;
• охлаждение сопловой зоны;
• контроль температуры;
• быстросъемные кассеты защитных стекол.

В BM06K, например, жидкостное охлаждение предусмотрено для коллимационного и фокусирующего модулей, а конструкция защитной оптики позволяет оперативно менять стекла при обслуживании.

Это особенно важно при работе станка в несколько смен, когда любая незапланированная остановка напрямую влияет на производительность всего участка.

От BM111 до современных интеллектуальных систем

В промышленном оборудовании RayTools продолжает использоваться несколько поколений оптических голов.

Хорошо известны такие модели, как RayTools BM111, BM06K и другие представители серии BM. Они применяются в станках волоконной лазерной резки благодаря надежной конструкции и возможности интеграции с различными источниками излучения.

В актуальном ассортименте наряду с BM111 и BM06K представлены более новые системы серий BS, а также роботизированные головы GF.

При этом выбор более современной модели не означает, что предыдущая голова автоматически перестает быть пригодной для производства. Здесь необходимо учитывать всю конфигурацию станка: мощность источника, интерфейс управления, тип обрабатываемого металла, производственную нагрузку и требования к автоматизации.

Именно поэтому замена оптической головы должна выполняться после проверки совместимости оборудования, а не только по принципу выбора наиболее новой модели.

RayTools для 3D-лазерной резки

Одно из наиболее технологичных направлений — 3D лазерная резка.

При стандартном раскрое лист находится практически в одной плоскости. При обработке труб, профилей, штампованных деталей и объемных конструкций лазерной голове приходится работать с гораздо более сложной геометрией.

Для подобных задач RayTools предлагает отдельные роботизированные и многоосевые решения.

Например, RayTools GF101 представляет собой компактную роботизированную лазерную голову со встроенной осью Z. Она рассчитана на мощность до 4 кВт и предназначена в том числе для управляемой 3D-резки. В конструкции предусмотрены защитные стекла коллиматорной и фокусирующей оптики, а также двухконтурное водяное охлаждение.

Еще дальше эта концепция развивается в многоосевых системах. RayTools представляет GF501 — пятиосевую 3D-лазерную голову со встроенной оптической системой и отдельной осью контроля высоты, предназначенной в том числе для обработки труб и профилей сложного сечения.

Таким образом, современная 3D лазерная голова становится инструментом не просто раскроя, а пространственной обработки деталей.

Где применяется 3D лазерная резка

3D-технология особенно востребована там, где необходимо обрабатывать уже сформированные детали.

Это могут быть:

• автомобильные элементы;
• пространственные металлоконструкции;
• трубы и профили;
• штампованные детали;
• корпуса оборудования;
• элементы машиностроительных конструкций.

Роботизированная система дает возможность подводить лазерный луч к поверхности под различными углами и выполнять резку по сложному пространственному контуру.

Для серийного производства это позволяет сократить количество отдельных операций и автоматизировать процессы, которые сложно реализовать на обычном плоском лазерном станке.

RayTools — это не только лазерная резка

Современная линейка RayTools охватывает значительно больше технологий.

На нашем сайте представлены оптические головы RayTools для лазерной сварки: AK06K, BH02K, BH03K, BW03K, BW06K, BW08L, BF04K и BF06K. Есть решения для ручной и автоматизированной обработки, в том числе головы с гальванометрическими системами управления лучом.

Гальванометрические системы позволяют быстро изменять положение лазерного пятна без необходимости перемещать всю голову. Это расширяет возможности управления формой и траекторией сварного шва.

Отдельное направление — лазерная наплавка RayTools. Для этих задач используются специальные головы для подачи порошка или проволоки, позволяющие наносить функциональные покрытия и восстанавливать изношенные поверхности деталей. В каталоге Beamatic представлены, в частности, серии BC, AL и BP.

В результате одна технологическая платформа RayTools охватывает сразу несколько направлений промышленной лазерной обработки.

Как выбрать голову RayTools

При выборе головы RayTools недостаточно ориентироваться только на стоимость или максимально допустимую мощность.

Необходимо учитывать несколько параметров.

Мощность лазерного источника

Оптическая система должна быть рассчитана на реальную мощность установленного лазера. Особенно критична правильная совместимость при использовании высокомощных источников.

Тип операции

Резка листового металла, обработка трубы, 3D-резка, сварка и наплавка требуют различных конструкций оптической головы.

Материал и толщина

От технологической задачи зависит выбор фокусной оптики. Короткофокусные системы позволяют получать высокую плотность мощности при обработке тонкого материала, а увеличение фокусного расстояния может быть целесообразно для толстого металла и специальных процессов.

Необходимость автофокусировки

Для станков, которые регулярно переходят между различными толщинами и типами материала, автоматическая настройка фокуса существенно упрощает эксплуатацию.

Уровень автоматизации

Для современных производственных линий могут быть важны EtherCAT, цифровая диагностика, мониторинг температуры и возможность интеграции головы с системой управления станком.

Условия эксплуатации

При круглосуточной работе особое значение приобретают охлаждение, защита оптики, удобство замены защитных стекол и доступность запасных частей.

Почему правильный подбор головы влияет на качество резки

Даже высококачественный лазерный источник не сможет полностью реализовать свои возможности при неправильно подобранной или некорректно настроенной оптической системе.

На качество обработки одновременно влияют:

• положение фокуса;
• состояние защитного стекла;
• чистота фокусной и коллиматорной линз;
• соосность сопла и лазерного луча;
• расстояние от сопла до материала;
• давление и характер потока технологического газа;
• корректность работы системы контроля высоты.

Поэтому оптическая голова непосредственно влияет на стабильность прожига, ширину реза, качество кромки и повторяемость результата.

Передовые головы RayTools как часть автоматизированного производства

Главная тенденция развития современной лазерной техники заключается уже не только в увеличении мощности.

Оборудование становится интеллектуальнее.

Автоматическая фокусировка сокращает ручные операции. Датчики позволяют контролировать состояние оптики. Промышленные интерфейсы обеспечивают обмен данными с системой ЧПУ. Роботизированные головы дают возможность выполнять сложную 3D-обработку. Системы мониторинга помогают раньше обнаруживать отклонения в работе оборудования.

Именно в этом заключается основное преимущество нового поколения RayTools: оптическая голова перестает быть пассивным элементом между лазером и материалом и становится полноценным управляемым узлом производственной системы.
